ATカットブランクは、田辺製作所の主力製品です。当社が長年培ってきた切断技術、研磨加工技術を活かし、より小さいサイズで安定した品質の高周波ポリッシュブランク、高周波SMDブランクを製造します。
また、田辺製作所では、カスタマイズ生産を行っており、顧客の要求特性に応じて柔軟に仕様の提案及び試作を行いますので、まずは当社に一度ご相談ください。
製品特長
高周波SMDポリッシュブランク
高周波SMDブランク
強振波形
高歩留り
ATカット 基本仕様
ブランク形状
ウェハー , 丸板ブランク, 短冊ブランク, その他
ブランクサイズ
パッケージ7050, 5032, 3225, 2520, 2016, 1612,1210サイズ等に調整可能
角度精度
±7", ±15", ±30", ±1', ±2'
ブランク表面粗さ
#2000, #3000, #4000, 鏡面, エッチング, その他
周波数帯 (AT-CUT)
基本波 3Mhz-135MHz 以上(ポリッシング加工)
3rd オーバートン 5Mhz-350MHz以上 (ポリッシング加工)
サンプルデータ [155.52MHz 3倍波 AT-CUT]

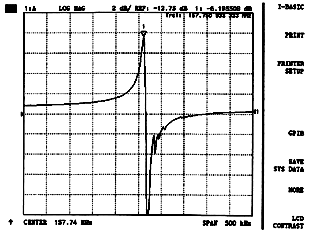

155.52MHz 波形データ
計測条件
>ネットワークアナライザー
>大気圧中
>2ｄｂ/1マス

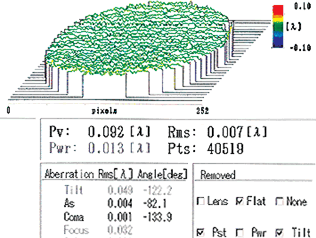

155.52MHz 平面度
計測条件
>透過型干渉計
>[λ] 0.6328μm
面粗さデータ[水晶ウエハ]

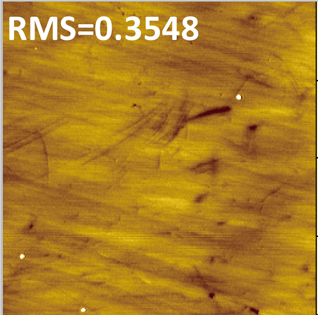

水晶ウエハ面粗さデータ
RMS0.3548nm
>計測条件
>原子力間顕微鏡
（AFM）
